Габаритные размеры - насос СМ 100-65-200
|
 |
В таблице №1 представлены присоединительные размеры на насосы и насосные агрегаты СМ 100-65-200 в стандартном исполнении и в исполнениях с обточками (а, б) рабочих колес.
В таблице: типоразмеры насосных агрегатов, комплектуемый насос СМ 100-65-200 электродвигатель, мощность и присоединительные размеры агрегатов.
На рисунке 1 представлена общая схема и габаритные размеры на центробежный насос и электроагрегат.
Таблица №1
| Типоразмер электронасоса |
Двигатель
марка |
N, кВт |
L |
L1 |
L2 |
В |
В1 |
h |
Н |
| СМ 100-65-200-2 |
АИР200М2 |
37 |
1545 |
820 |
1150 |
450 |
420 |
252 |
557 |
| СМ 100-65-200 а-2 |
АИР180М2 |
30 |
1505 |
820 |
1110 |
400 |
420 |
232 |
507 |
| СМ 100-65-200 6-2 |
AHP180S2 |
22 |
1455 |
820 |
1070 |
400 |
420 |
232 |
507 |
| СМ 100-65-200-4 |
АИР112М4 |
5,5 |
1220 |
925 |
620 |
360 |
430 |
238 |
488 |
| СМ 100-65-200 а-4 |
АИР100L4 |
4 |
1175 |
875 |
620 |
360 |
420 |
232 |
482 |
| СМ 100-65-200 6-4 |
АИР100S4 |
3 |
1150 |
875 |
620 |
360 |
420 |
232 |
482 |

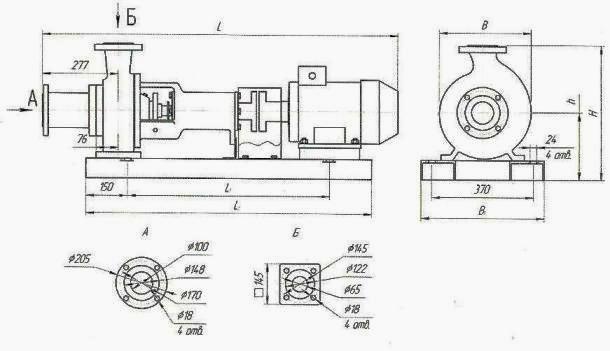

Рис.1 Общая схема насоса
|
|
